Ürün Özellikleri

Triyak Sabit Akım Karartma 10B140-350Downlight için mA LED Sürücü, kısılabilir LED güç kaynağı

1) Ürün ÖZETİ

HX10T-350MC1H-A2 sabit akım çıkış modlu bir LED sürücüsüdür. Çıkış akımı DIP anahtarıyla kolayca ayarlanabilir. Sürücü, ön kenar (Triac) ve arka kenar (ELV) dimmer'ı destekler ve pürüzsüz bir karartma efekti elde etmek için çeşitli markaların sistemleriyle uyumlu olabilir.

2) Uygulamalar

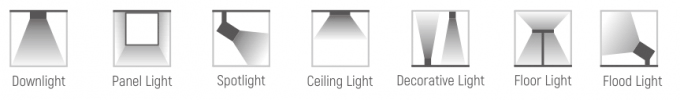

Kısılabilir LED Sürücü Uygulamaları: Gömme aydınlatma, Panel aydınlatma, Spot aydınlatma, Tavan aydınlatması, Dekorasyon aydınlatması, Zemin aydınlatması, Projektör aydınlatması.



1) Ürün Özellikleri

1. Tek kanallı çıkış, çıkış akımı seviyesi DIP SW ile seçilebilir

2. Ön kenar (Triac) ve Arka kenar (ELV) dimmer desteği

4. Sınıf 2 güç kaynağı. Tam koruyucu plastik muhafaza

5. Kısılabilir aralık: %1-%100

6. 8 seviyede akım seçilebilir

7. Logaritmik çıkış eğrisi, daha yumuşak karartma, titreşim yok

8. Korumalar: Kısa devre, aşırı yük, aşırı sıcaklık



2) Teknik Özellikler

Örnek		HX10T-420MC1H-A2
Çıktı	Akım (mA)	350/320/290/260/230/200/200/170/140birader
	Mevcut Tolerans	±5%
	Yırtıcı ve Gürültü	200mVp-p
	Gerilim	9-28Vdc
	Kanal	±0.3%
	Yüksüz çıkış voltajı	±0.5%
Giriş	AC Voltaj aralığı	180～264VAC
	PC Faktörü	0.9@230VAC,Tam yük
	Yeterlik	≥86%
	AC Akımı (maks.)	0.17Amaks@230VAC
	Bekleme Gücü	<0,5W
	Giriş Akımı (Maks.)	Soğuk başlatma 50A/240V AC
	Kaçak Akım	<3,5mA/240VAC
Korumalar	Aşırı yük	Nominal gücün %110-130'u
	Kısa devre	Koruma modu: Kısa devre arızaları giderildikten sonra otomatik kurtarma
	Aşırı yük	Koruma modu: Kısa devre arızaları giderildikten sonra otomatik kurtarma
	Aşırı voltaj	Koruma modu: çıkış voltajı düşürüldü, kurtarma için yeniden başlatıldı
Çevre	Çalışma Sıcaklığı	-25~40℃
	Çalışma Nemi	%20-%90 RH yoğuşma yok
	Depolama Sıcaklığı	-25~80℃
	Titreşim direnci	devrim 280±10%, 45 dakika, XYZ üç yön
	Düşme testi	600mm
	Kabarmak	Ortak mod 4KV, farklı mod 2KV
Güvenlik ve EMC	Güvenlik standardı	Standartlara göre tasarım: GB9254-1998, GB17625.1-2003,
	DALI standardı	IEC 62386-101: 2014, IEC 62386-102: 2014; IEC 62386-207: 2009, DALI 1.0
	Dayanım gerilimi	G/Ç/P 2KVAC G/Ç-FG 2KVAC Ç/Ç-FG 500VAC
	Yalıtım direnci	G/Ç/P .G/Ç-FG .Ç/Ç-FG:＞100MΩ/500VDC/25℃/70%RH
	EMC Eisyonu	Standartlara göre tasarım: EN55022B, Sınıf B
	Harmonik akım	Standart:GB17625.1; EN61000-3-2, -3 sınırlama gereksinimine göre tasarım.
	EMC Bağışıklığı	Standartlara göre tasarım: EN55024; EN61000-4-2,3,4,5,6,8,11
	MTBF	≥30000 saat 40°C
Diğerleri	Çalışma Sıcaklığı	-20°C~50°C
	Depolama Sıcaklığı Nem	-40°C~85°C, %20-90Rh
	tc	90°C
	Malzeme	aleve dayanıklı PC
	IP Derecelendirmesi	IP20
	Ömür boyu	30000 Saat@tc:80°C
	Garanti	3 Yıl Garanti
	Anahtarlama Döngüsü	>15000 kez
	Paketleme	50 ADET/Karton; 8.25 kg/Karton; Karton Boyutu: 319*254*136 mm (U*G*Y)
	Boyut	119*30.5*23.5mmmm

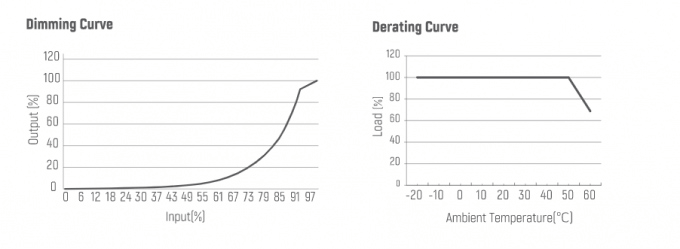

3) Karartma Eğrisi



6) Dikkat Edilmesi Gerekenler

1. Ürünün montajı ve bakımı yetkili bir kişi tarafından yapılmalıdır.

2. Bu ürün su geçirmez değildir. Lütfen güneşten ve yağmurdan kaçının. Dış mekana kurulduğunda, lütfen su geçirmez bir muhafazaya monte edildiğinden emin olun.

3. İyi ısı dağılımı kontrolörün çalışma ömrünü uzatacaktır. Lütfen iyi havalandırma sağlayın.

4. Kullanılan LED güç kaynaklarının çıkış voltajı ve akımının ürünün gereksinimlerine uygun olup olmadığını kontrol edin.

5. Lütfen akımı taşımak için kontrol cihazından LED ışıklarına yeterli boyutta kablo kullanıldığından emin olun. Ayrıca kablonun konektöre sıkıca sabitlendiğinden de emin olun.

6. Güvenlik açısından, giriş ve çıkış terminalleri için 0,75-1,5 mm² PVC veya kauçuk kordon önerilir. Düz güç kablosu uygun değildir. LED ışıklarına herhangi bir hasar gelmesini önlemek için güç uygulamadan önce tüm kablo bağlantılarının ve polaritelerin doğru olduğundan emin olun.

7. Bir arıza meydana gelirse lütfen ürünü tedarikçinize iade edin. Bu ürünü kendiniz tamir etmeye çalışmayın.

7) Diğer benzer modeller



Örnek	Tip	izole edilmiş/izole edilmemiş	Kısma Modu	Güç	Giriş Voltajı	PF	Yüksüz voltaj	Çıkış Voltajı	Çıkış Akımı	Çıktı türü	Ürün BoyutuU*G*Y
HX10T-320MC1H-A1	Sabit Akım	izole edilmiş	DALI	10W	180-264V	0.6	47V	9-28V	350/320/290/260/230/200/170/140mA	Bekar	119*30,5*23,5 mm
HX15T-420MC1H-A2	Sabit Akım	izole edilmiş	DALI	15W	180-264V	0.6	47V	9-42V	420/390/360/330/290/260/230/200mA	Bekar	145*45*29,5 mm
HX30T-900MC1H-A2(PFC fonksiyonu ile)	Sabit Akım	izole edilmiş	DALI	30W	180-264V	0.6	47V	9-42V	900/840/790/730/700/650/600/540mA	Bekar	145*45*29,5 mm





Fabrika Kapasitesi

1. Profesyonel üretici

20Yılların deneyimi, 10.000 metrekarelik fabrika, 400'den fazla çalışan, 8 üretim hattı

2. Bilimsel Yönetim

ISO9001:2015 Kalite Yönetim Sistemi Belgeli, 7S yönetimi

3. Bağımsız Ar-Ge ekipleri

10+ Mühendis ekibi, yenilikçi ve bağımsız Ar-Ge yeteneği

1) 4. Gelişmiş donanım

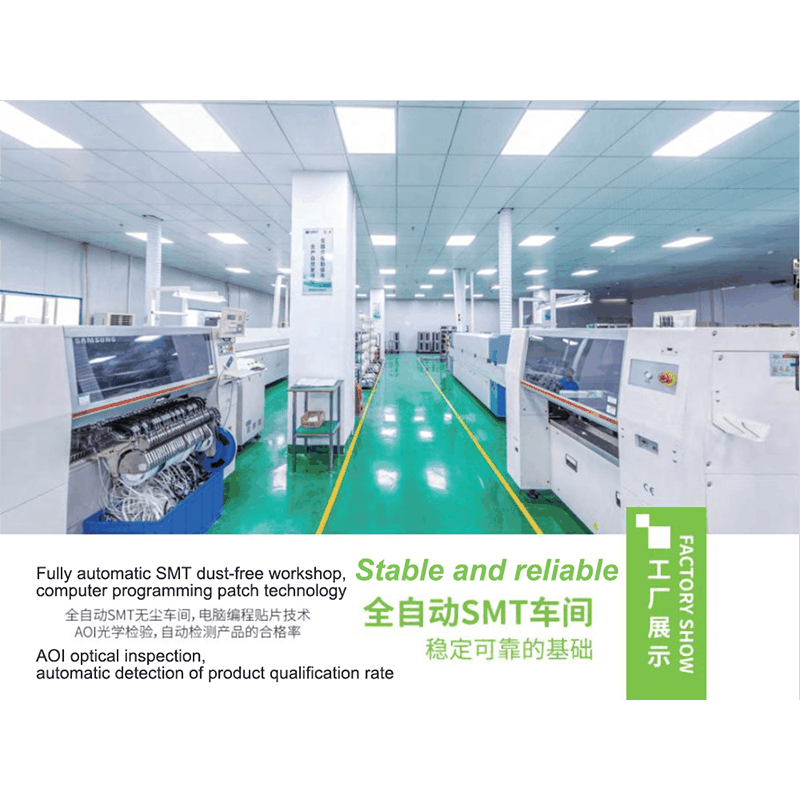

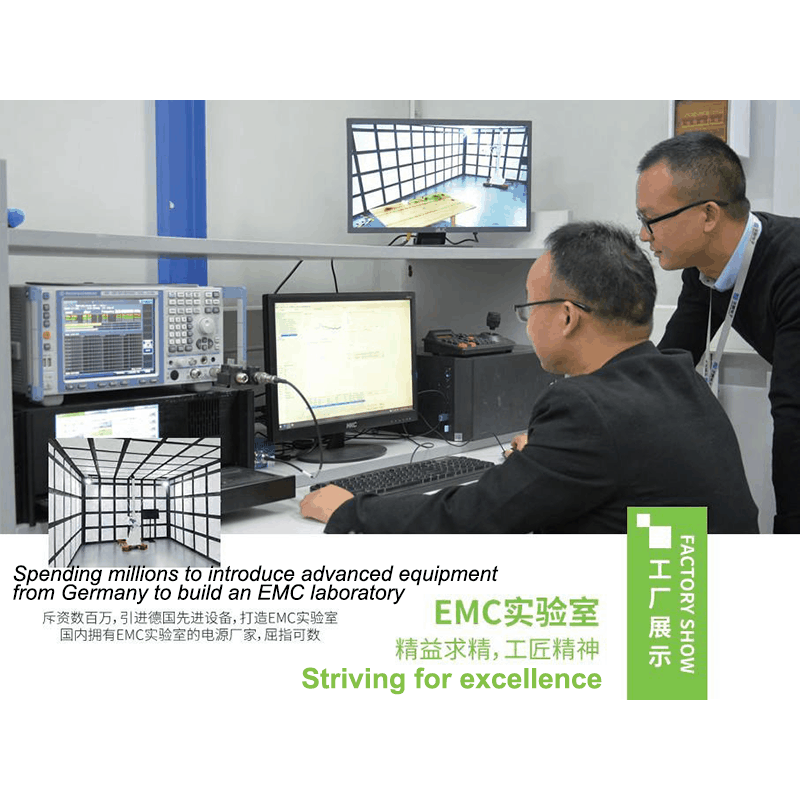

SMT tesisi, dalga lehimleme makinesi, yarı otomatik montaj, EMC laboratuvarı, test laboratuvarı, yaşlandırma odası vb.
